Kombistation vertikal
Anlagendetails
Ausstattung
Optionale Ausstattung
Ausstattung
- Frontschieber mit individueller Einstellung
- Lichtgitter zur Aktivitätsüberwachung
- Integrierte Beleuchtung
- Überwachung von Filterdruck und Differenzdruck
- Integrierte Durchreiche
- Temperaturüberwachung
- Speicherprogrammierbare Steuerung (SPS) zur Überwachung der Funktion und Regelung von Lüftung und Equipment
- Zuluftfilter nach ISO-Klasse
- Anschlüsse für Heizplatten
- Abfüllstation (diverse Varianten)
- Unterflurspülung
- Abwurf
- Medienversorgung auf Kundenwunsch (individuelle Prüfung)
- Fernwartung auf Kundenwunsch
- Armaturen
- Integrierte Reinstwasseranlage (diverse Hersteller)
- Destille
- Ultraschallbecken
- Abluftwäscher und Abluftberieselung
- Unterschrank mit Drehtüren oder Schubladen
Laminarströmung
DIN EN 14175
Modulare Bauweise
Energiebedarf senken

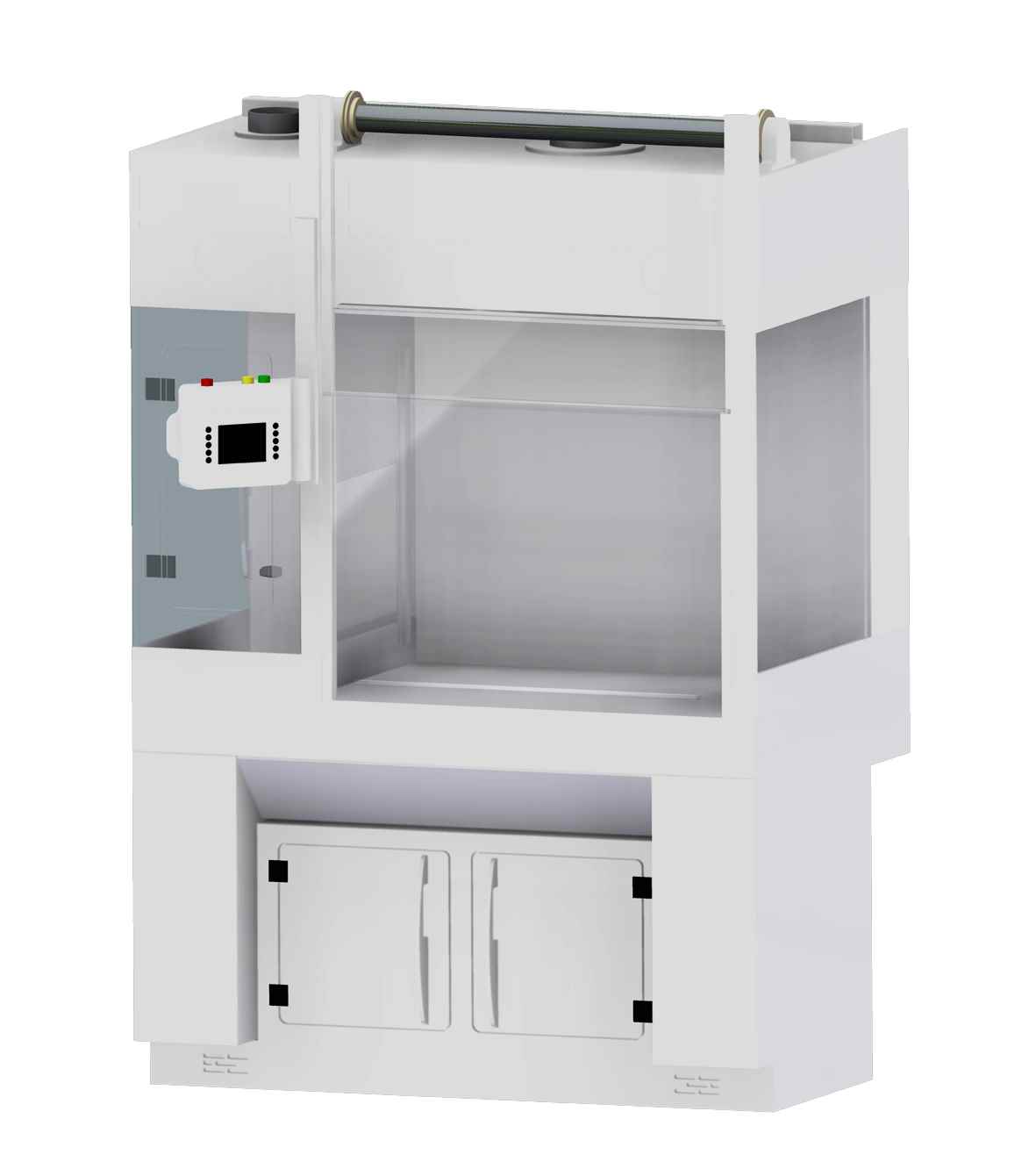

MK-Versuchsanlagen Kombistation vertikal
Unsere metallfreien Anlagen zeichnen sich durch ihren modularen Aufbau aus, wodurch wir maßangefertigt Lösungen für Ihre individuelle Situation kreieren können:
Kopfmodul: Geregeltes Lüftungssystem mit gefiltertem laminarem Luftstrom
Mittelmodul: individuell anpassbare Arbeitsfläche und Frontschieber
Grundmodul: Flexibler Unterbau für zusätzliche Stauräume oder Fußfreiheit
Die metallfreie Bauweise ermöglicht kontaminationsfreie Probenaufbereitung auf höchstem Niveau beispielsweise für Ihre Spurenanalytik.
Weitere Merkmale
- Zuluft über Ventilatoren und Raumluftansaugung oder über eine hauseigene Lüftungsanlage
- Zuluft wird über endständige Filter und Volumenstromregler unabhängig voneinander in beide Arbeitsbereiche geführt
- Die vertikale Laminarströmung im gesamten Arbeits- und Abrauchbereich wird durch feinmaschiges Monofil-Gewebe realisiert
- Das Monofil-Gewebe ist austauschbar
- Die Absaugung der Luft erfolgt durch einen Lochboden getrennt für beide Kammern
- Einhaltung der DIN EN 14175
- Die Abluft kann über Luftwäscher abgeführt oder direkt an das Abluftsystem übergeben werden („Umluft”)
| Technische Daten | ||
| Material | PP, PET, POM | |
| Betriebsspannung | 400 V, 5-polig | |
| Luftmengenbedarf | Arbeitskammer: Zuluft mind. 300 m³/h, Abluft mind. 375 m³/h, Zuluft Abrauchkammer mind. 150 m³/h, Abluft mind. 150 m³/h bei 1200 mm Gesamtbreite der Anlage | |
| Strömungsgeschwindigkeit im Arbeitsbereich | ca. 0,15 m/s im Normalbetrieb | |
| Endständige Zuluft-Filter | Hochleistungsschwebstofffilter, Filterklasse H13 bis U16 (je nach Bedarf) mit Vorfilter F9 | |
| Reinraumklasse nach DIN EN ISO 14644-1 | Klasse 3 oder besser (0,2 μm, 0,3 μm, 0,5 μm) „at rest“ in Ruhe, ohne Aktivität | |
| Sicherheitsvorgaben DIN EN ISO 14175 | Einhaltung der in der DIN EN ISO 14175 definierten Sicherheitsvorgaben des Rückhalte- und Luftaustauschvermögens für Personen- und Produktschutz | |
| Beleuchtungsstärke | > 750 Lux | |
| Schnittstellen | Ethernet oder andere gängige Feldbussysteme und serielle Schnittstellen | |
| Maße | 1200 x 975 x 2600 mm (B x T x H), Höhe mit Sockelmodul 2390 mm, Breiten 1500 mm und 1800 mm ebenfalls möglich | |
| Gewicht (ohne Zubehör) | 260 kg bei Anlagenbreite 1200 mm (320 kg, 380 kg bei breiteren Anlagen) | |
| Maße Arbeitskammer | Breite x 690 x 880 mm (B x T x H), Breite variiert mit Anlagenbreite | |
| Maße Abrauchkammer | 400 x 690 x 880 mm (B x T x H) | |
| Arbeitshöhe | 900 mm | |
| Öffnungshöhe Frontschieber | Individuell anpassbar über SPS | |
